Klapa dymowa FAKRO FSP P2

Klapa dymowa FAKRO FSP P2 stanowi integralny element grawitacyjnego systemu oddymiania, którego podstawowym zadaniem jest zapewnienie bezpieczeństwa użytkowników budynku poprzez skuteczne odprowadzanie dymu, gazów pożarowych oraz nadmiaru ciepła powstającego w trakcie pożaru. Dzięki temu możliwe jest utrzymanie drożności dróg ewakuacyjnych oraz ograniczenie ryzyka zatrucia dymem.

Konstrukcja i działanie

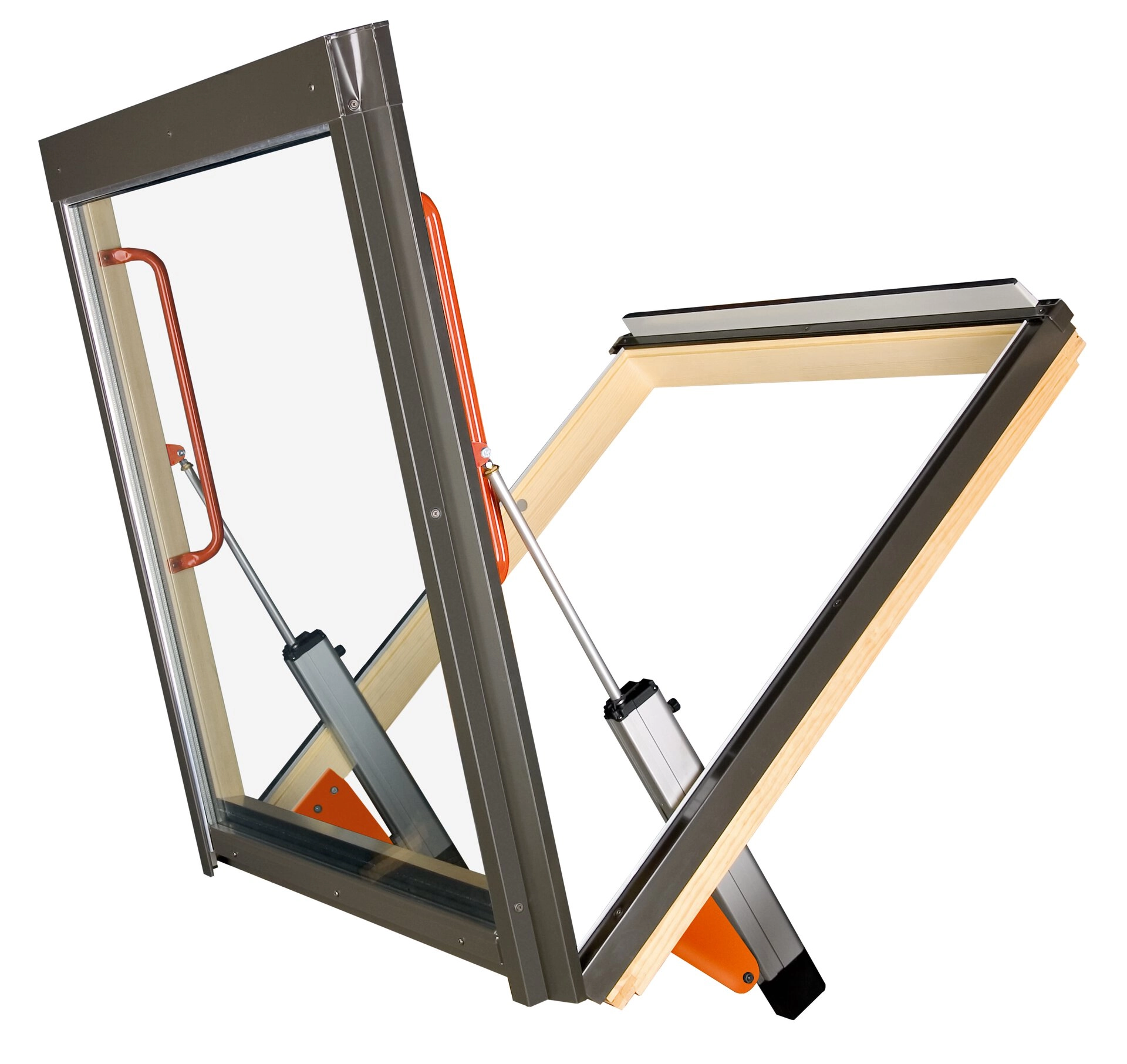

• Innowacyjna budowa klapowa – specjalnie zaprojektowane skrzydło otwierane w sposób zapewniający maksymalną efektywność oddymiania.

• Ochrona przed wiatrem – otwarte skrzydło pełni funkcję osłony, zabezpieczając otwór oddymiający przed bocznym naporem wiatru, co zwiększa stabilność działania systemu.

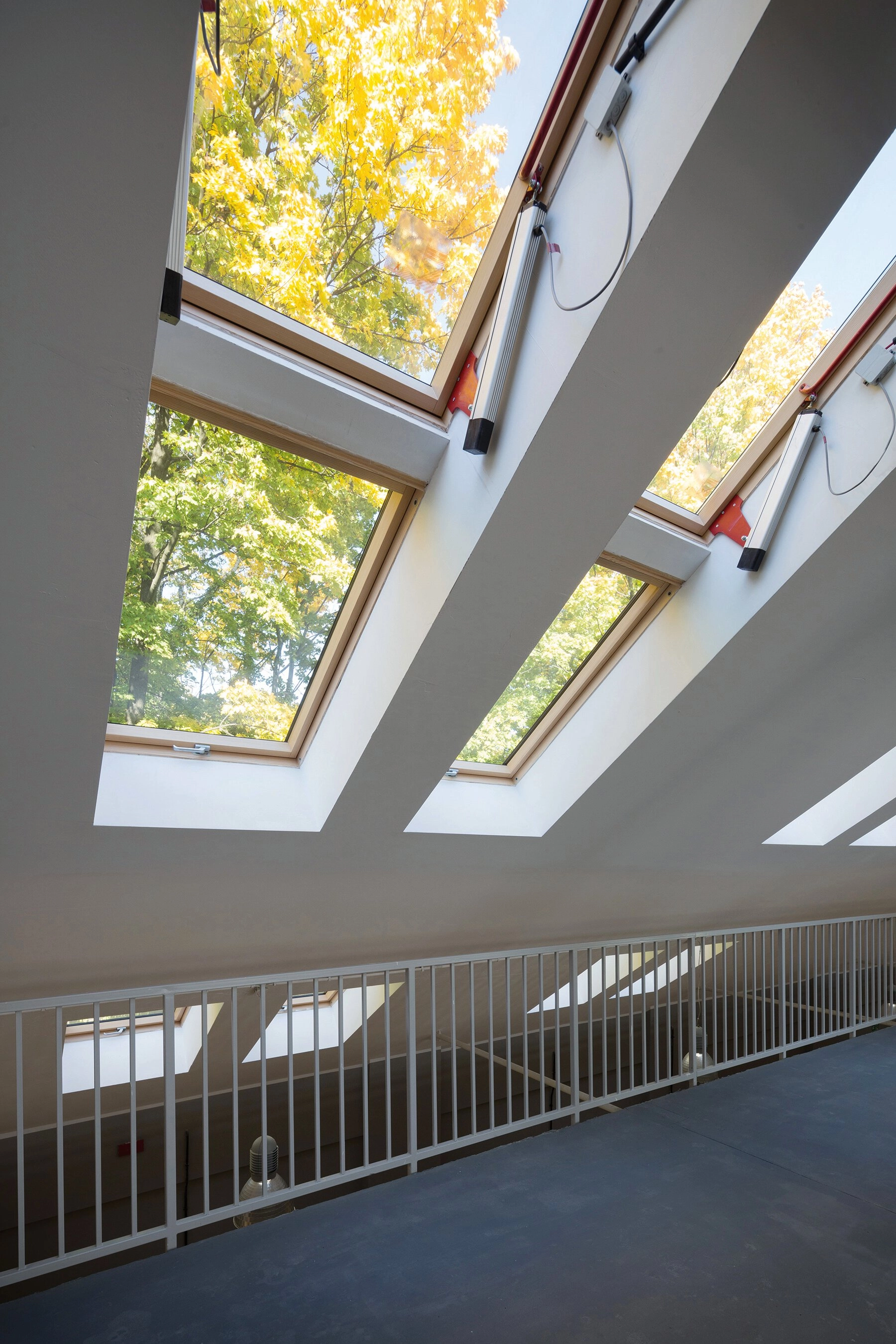

• Podwójna funkcjonalność – poza rolą w systemie bezpieczeństwa, klapa może być wykorzystywana w codziennych warunkach eksploatacyjnych jako element przewietrzania oraz doświetlania pomieszczeń naturalnym światłem.

System otwierania

• Wyposażona w dwa siłowniki elektryczne 24V, które uruchamiane są poprzez sygnał elektryczny podany z systemu sterowania oddymianiem.

• Siłowniki zapewniają szybkie i niezawodne podnoszenie skrzydła, co jest kluczowe w sytuacjach awaryjnych.

Wymogi montażowe

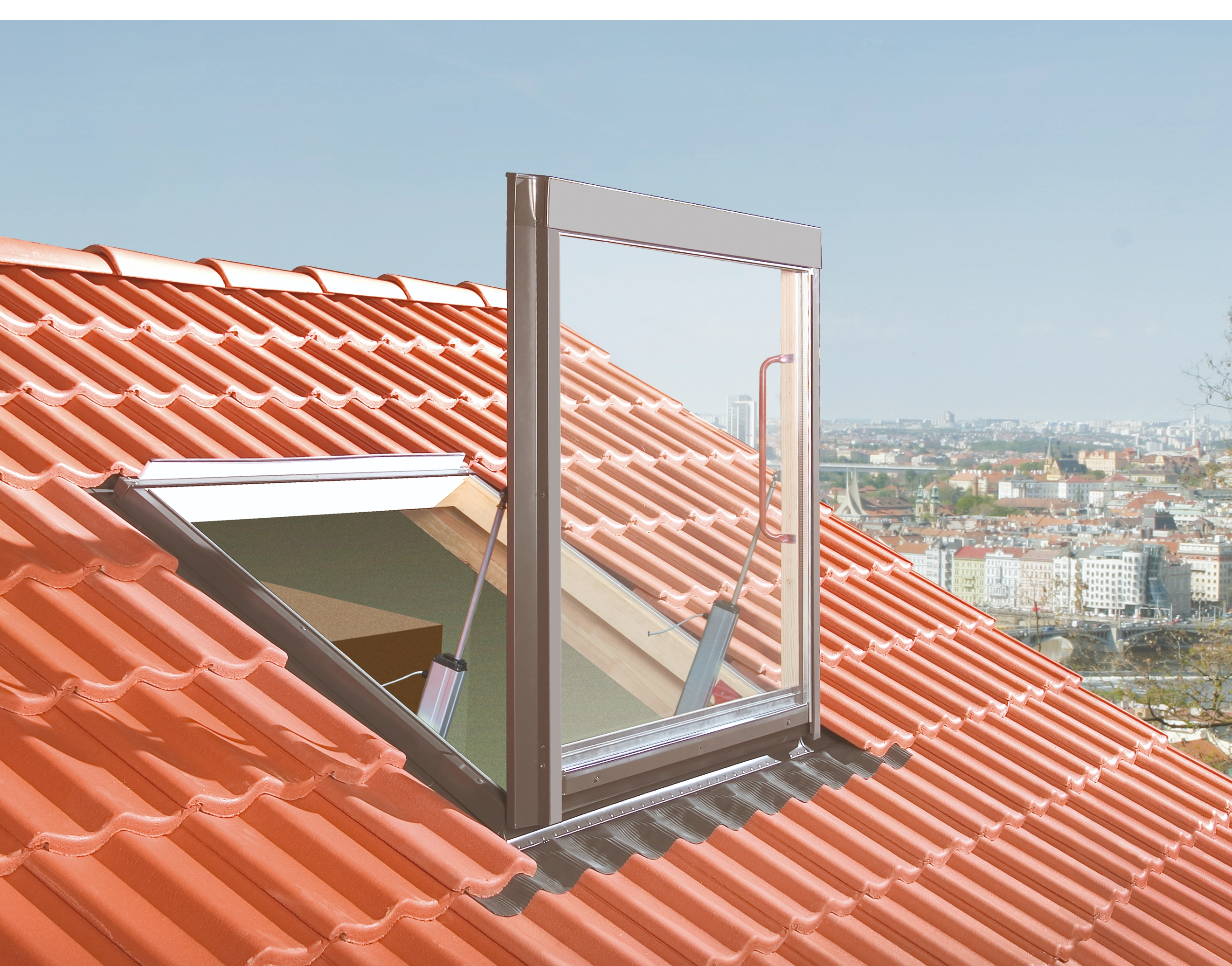

• Podczas instalacji należy zwrócić szczególną uwagę, aby po otwarciu klapy żadna z krawędzi skrzydła nie znajdowała się powyżej kalenicy dachu.

• Prawidłowy montaż gwarantuje pełną funkcjonalność urządzenia oraz zgodność z obowiązującymi normami bezpieczeństwa.

• Do klapy dymowej należy dokupić kołnierz uszczelniający, odpowiedni do posiadanego pokrycia dachowego, dostępny w naszym sklepie.

Certyfikacja i zgodność z normami

• Klapa dymowa FSP została wyprodukowana i certyfikowana zgodnie z wymaganiami zharmonizowanej normy EN 12101-2:2003, co potwierdza jej wysoką jakość oraz zgodność z europejskimi standardami bezpieczeństwa pożarowego.

Zastosowanie

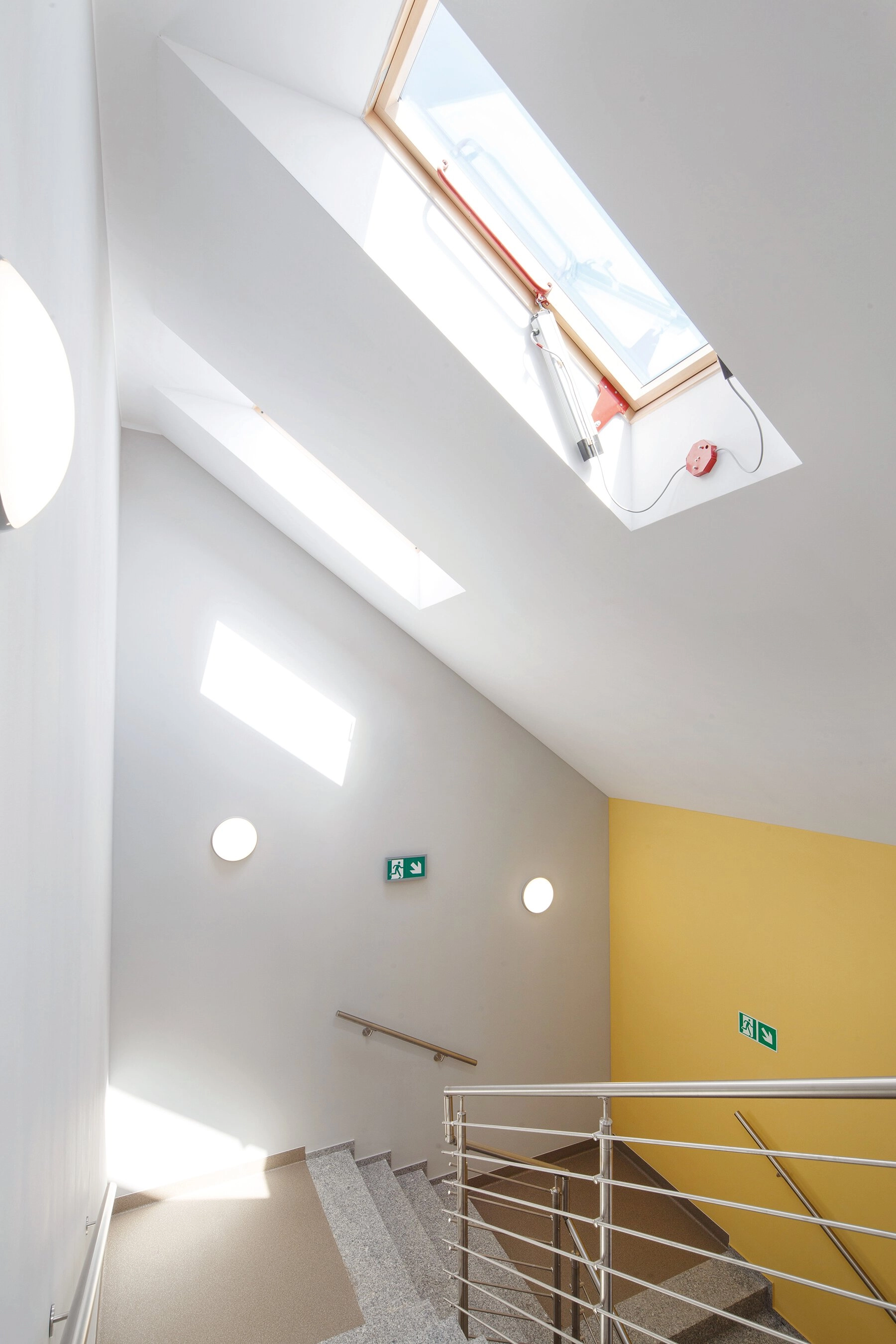

• Najczęściej montowana jest na klatkach schodowych, gdzie pełni rolę kluczowego elementu systemu oddymiania i ewakuacji.

• Może być również stosowana w innych przestrzeniach wymagających skutecznego odprowadzania dymu i gazów pożarowych, takich jak hale produkcyjne, magazyny czy budynki użyteczności publicznej.

Zastosowanie systemu oddymiania

Systemy oddymiania stanowią kluczowy element zabezpieczeń przeciwpożarowych w budynkach. Ich głównym zadaniem jest szybkie i skuteczne odprowadzanie dymu, ciepła oraz toksycznych gazów powstających w trakcie pożaru. Dzięki temu możliwe jest utrzymanie odpowiednich warunków ewakuacji oraz ograniczenie strat materialnych.

Znaczenie oddymiania

• Zagrożenie dla życia – ponad 90% ofiar pożarów ginie wskutek zatrucia dymem, a nie bezpośredniego kontaktu z ogniem czy wysoką temperaturą.

• Straty materialne – dym i ciepło powodują poważne uszkodzenia konstrukcji budynków, instalacji oraz wyposażenia.

• Bezpieczeństwo ewakuacji – usuwanie dymu umożliwia zachowanie przejrzystości dróg ewakuacyjnych, co znacząco zwiększa szanse na bezpieczne opuszczenie obiektu.

Funkcje systemu

• Automatyczne otwieranie klapy – po wykryciu dymu czujnik przesyła sygnał do centrali, która uruchamia siłowniki.

• Ręczne uruchomienie – możliwe poprzez przycisk alarmowy, co pozwala na szybką reakcję w sytuacjach awaryjnych.

• Codzienna wentylacja – system może być używany do przewietrzania pomieszczeń, a po upływie zaprogramowanego czasu klapa zamyka się automatycznie.

• Ochrona przed warunkami atmosferycznymi – czujnik deszczu zapobiega zalaniu wnętrza, jednocześnie nie zakłócając działania systemu w przypadku pożaru.

Obszary zastosowania

System oddymiania z klapą FSP znajduje szerokie zastosowanie w budynkach użyteczności publicznej oraz mieszkalnych:

• Klatki schodowe – zapewniają bezpieczne drogi ewakuacyjne.

• Budynki wielorodzinne – zwiększają bezpieczeństwo mieszkańców.

• Hotele i pensjonaty – chronią gości i personel.

• Obiekty biurowe i usługowe – wspierają szybkie zlokalizowanie źródła pożaru i jego ugaszenie.

Korzyści zastosowania

• Zwiększenie bezpieczeństwa ludzi poprzez utrzymanie wolnych od dymu dróg ewakuacyjnych.

• Ułatwienie pracy służbom ratowniczym dzięki lepszej widoczności i szybszemu zlokalizowaniu źródła ognia.

• Ograniczenie strat materialnych poprzez odprowadzanie ciepła i gazów pożarowych.

• Możliwość codziennego wykorzystania systemu do wentylacji i doświetlania pomieszczeń.

Charakterystyka

• osiągnięte klasy wg EN 12101-2: RE 1000(+10000), SL 500, WL1500, T(00), B300;
• maksymalny kąt otwarcia skrzydła: 75° w 51 sekund pod pełnym obciążeniem;
• zakres stosowania w dachach o kącie nachylenia 20° do 60° wraz ze specjalnym kołnierzem uszczelniającym E_S. Do dachów płaskich klapa montowana jest za pomocą systemu płaskich dachów EFS;
• wykonana z drewna sosnowego, impregnowanego próżniowo, dwukrotnie malowanego lakierem akrylowym;

Elementy kompletnego systemu oddymiana FAKRO

System oddymiania oparty na klapie dymowej FSP działa w oparciu o współpracę kilku komponentów:

• Centrala oddymiania – steruje pracą całego układu.

• Czujniki dymu – automatycznie wykrywają obecność dymu i przesyłają sygnał do centrali.

• Przyciski alarmowe RT 45 – umożliwiają ręczne uruchomienie systemu w przypadku wcześniejszego wykrycia pożaru.

• Siłowniki elektryczne (24V) – podnoszą skrzydło klapy, otwierając otwór oddymiający.

• Przełącznik wentylacji LP1 – pozwala na codzienne wykorzystanie klapy do przewietrzania pomieszczeń.

• Czujnik deszczu ZRD – automatycznie zamyka klapę w przypadku opadów, z wyjątkiem sytuacji pożaru, kiedy priorytetem pozostaje oddymianie.

Powyższe elementy dostępne są w naszym sklepie i sprzedawane osobno.

Instalacja

Podłączenie systemu polega na doprowadzeniu zasilania 230V AC do centralki oddymiania, a następnie odpowiednimi przewodami do pozostałych elementów systemu. (Przekroje przewodów znajdują się przy nazwach elementów w tabeli). Długość potrzebnych przewodów elektrycznych zależy od rozmieszczenia poszczególnych komponentów systemu. Schemat połączeń elektrycznych znajduje się w instrukcji montażu centralki oddymiania. Instalacja systemu oddymiania powinna być wykonana przez wykwalifikowaną osobę posiadającą świadectwo eksploatacji urządzeń (uprawnienia elektryczne do 1 kV). System powinien być sprawdzany pod względem niezawodności co 6 miesięcy. Wszystkie elementy systemu oferowane przez firmę FAKRO posiadają certyfikaty i są dopuszczone do zastosowania w budownictwie.

Gwarancja

Firma FAKRO jest pewna wysokiej jakości swoich produktów, dlatego udziela na okno długoletniej gwarancji -10 lat gwarancji na klapę i 2 lata na elementy sterowania elektrycznego.

Szczegóły w karcie gwarancyjnej.
